結合河道上下游關系及匯流特征,測量河道多支干流、多節點、多斷面的特征水位,在河道關鍵節點測量河道斷面。通過數據分析和綜合展示,將上下游關系、洪峰演進時間、轉移撤離時間做到可視化、圖形化,為應急指揮和防汛調度提供決策依據。
在二維GIS地圖中展示調查數據、評價成果、涉水工程、實時監測數據、預報數據等。在河道上用圖標展示洪峰演進過程,演進過程與時間相匹配,并自動根據實時計算結果修正演進過程。軟件界面中實時顯示每個關鍵斷面的水位變化,演進過程中的任意時間點均可定位,定位時顯示洪水位置和每個危機管理水位計的預測水位、當前水位等數據。

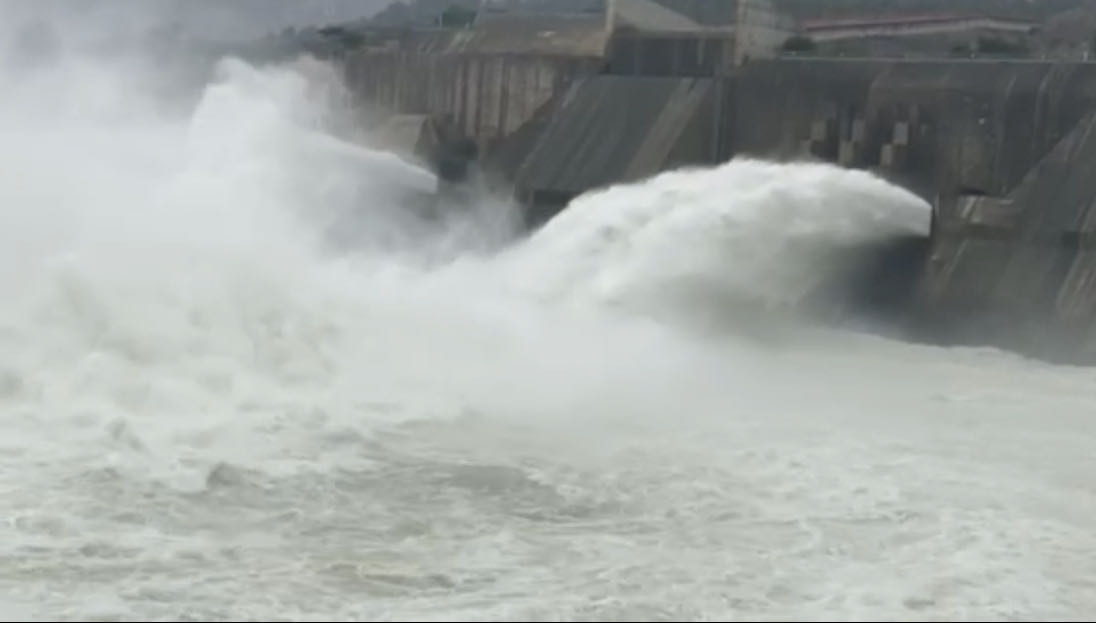

在河道上修建節制閘,其作用在于攔截上游來水,抬高水位,用于引水灌溉、供水等.當上游發生洪水時需要開閘泄洪,為保證泄洪安全,當上、下游水位差較小時(如0.0.3m)仍需安全下泄一定的流量,所以需要相應的閘孔總凈寬.因?yàn)樗^差的大小會影響過閘流量的大小,從而也就影響到工程的規模.在關閘蓄水期間,上、下游水位差往往很大,而在開閘泄水時(從泄流形式來看,是從孔流過渡到堰流),下游水位會慢慢抬高,即上、下游水位差有一個縮小的過程.
0.1~0.3m主要是平原低水頭水閘。 也就是說過閘落差取大時,接近0.3米時,水閘的凈寬可以算的小點,過閘落差取小時,水閘的凈寬算的會比較大。在流量一定的情況下,主要影響閘孔凈寬的需要值。 至于行進流速,在平原地區我們計算一般不考慮行進流速,如果閘孔凈寬復核時,過閘落差已經取到了0.3m,還不能滿足要求,可以適當考慮一點行進流速,一般不大于1米/秒。
展示方式采用GIS+圖表形式的一張圖功能,展示小流域河流所在位置及監測元素,宏觀查看預警斷面分布和降雨分布,詳細查看每個斷面的降雨、水位數據及其變化過程。地圖上根據站點經緯度進行標注高亮展示。預警斷面自動進行閃爍,具有視覺報警和聲音報警功能。GIS地圖支持二維矢量圖、衛星圖、遙感圖的放大、縮小、定位、標會、測量等操作。
